KSD338隧道在线监测系统

监测背景
最近十几年来，高速公路、高铁及城市轨道交通等基础设施建设事业的快速发展，我国隧道的建设工作进入了快速发展时期，随之而来的各种隧道事故也是频频发生，隧道穿越的山体工程地质及水文地质条件复杂，既有隧道施工期间的设计与施工条件的限制，也有运营过程中出现的拱顶下沉、边墙开裂、衬砌空洞、隧道内渗漏水、围岩收敛严重等运营期间出现的问题。如何对运营期间的隧道及施工期间的隧道进行安全诊断显得尤为重要。
系统概述
KSD338隧道在线监测系统不但可以实时监测状态，同时对结构问题进行预警，数据资料也更完整精确，可以形成完整的结构健康档案，可进一步提升工程施工及运营状态下的安全，有效的防止安全事故的发生。
KSD338隧道在线监测系统不只是对传统的隧道检测技术的简单改进，而是通过现代化传感设备、光电通信及计算机技术，针对于隧道地铁的施工及运营状态实现自动化在线监测，从而获取反映结构物状况的信息，提供安全评估及分析资料。

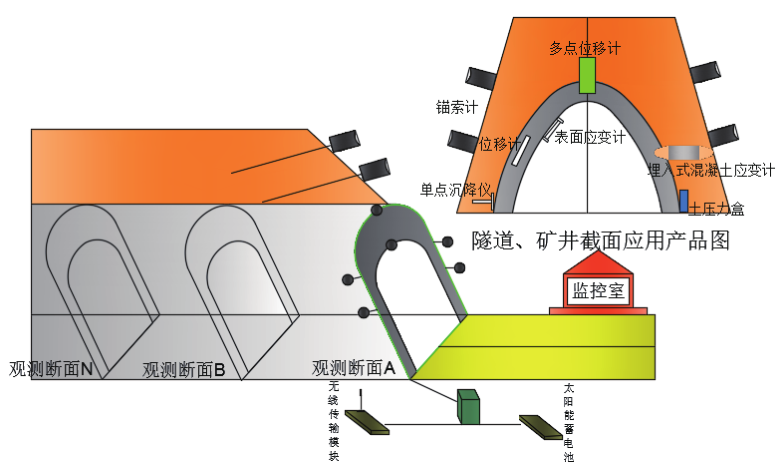

监测示意图

主要监测内容
1、围岩支护压力监测
2、地表沉降监测
3、隧道收敛监测
4、隧道拱顶沉降监测
5、隧道侧壁倾斜监测
6、孔隙水压力监测
7、隧道内裂缝监测
8、环境指标监测：温湿度、氧含量、有害气体含量、可燃气体含量
监测指标一览表

监测指标	所以设备名称
隧道收敛变形	LRF-3激光测距仪
隧道拱顶下沉	LRF-3激光测距仪
地表下沉	CJQ32沉降传感器
地表建筑物沉降	CJQ32沉降传感器
围岩压力	GYW340土压力计
支护、衬砌内应力	MYC-18埋入式应变计
地表建筑物倾斜	GUD35倾角仪
地表建筑物裂缝	PUD-8裂缝计
围岩体内部位移	KBW-260多点位移计
锚杆轴力	CFM-P钢筋计

监测依据
JTGF60-2009《公路隧道施工技术规范》
《公路隧道施工监测技术规范》（征求意见稿）
B10121-2007 《铁路隧道监控量测技术规程》
TB10121-2007 《铁路隧道监控量测技术规程》
主要传感器技术参数

设备名称	设备参数	图片
CJQ32沉降传感器	标准量程:10m 分辨率:0.1mm 温度范围:-40～85℃ 精度:0.1%FS
GUD35倾角仪	测量范围：±10^o 测量轴：双轴；分辨率：0.001^o 绝对精度：0.003^o 温度范围：-40～+85℃ 防水等级：IP67
GYW340土压力计	测量范围：0-1000KPa 分辨率：≤0.025% 精度：±0.1%FS 外径D：156mm 承压盘高：26mm
MYC-18埋入式应变计	标准量程：3000με 灵敏度：1με /0.5με 温度范围：-20～80℃ 标距：150mm/250mm

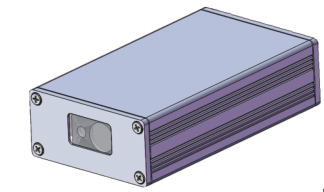

LRF-3激光测距仪	测量距离：0.045m-30/50/70/100m 测量精度：±2mm+0.05*（D-10m）（10m外）防护等级：IP67 材质：铝合金工作温度：0-40℃
PUD-8裂缝计	量程：12.5mm、25mm、50mm、100mm、150mm 灵敏度：0.025%FS 直径：12mm、25mm
KBW-260多点位移计	测量范围：0-100mm 精度：±0.1%FS 灵敏度：≤0.04% 耐水压：≥1MPa
STM-P钢筋计	应力测量范围：拉伸300MPa 压缩200MPa 分辨率：≤0.025%FS 测量精度：±0.1%FS 耐水压：≥1MPa 直径：16、18、20、22、25、28、32、36mm 钢套长度：120mm
