KJ1925煤矿用巷道围岩边形多参量监测系统

文章出处:adesd 人气:260发表时间:2020-02-04 11:39:33

KJ1925煤矿用巷道围岩变形多参量监测系统


☆型号:KJ1925


☆外形尺寸:


☆安标编号:MFC140162



产品简介

----------------------------------------------------------------------

    KJ1925煤矿用巷道围岩变形多参量监测系统是用于巷道围岩变形的实时动态监测系统,系统可实现巷道顶板变形量、底鼓量、两帮移近量及变形速率的实时监测,通过在现场合理的布置传感器可以确定巷道顶底板的绝对移近量和两帮的绝对变形量及具体变形位置,系统通过对监测数据进行耦合分析,可以确定围岩的变形速率及变形特征,进而为巷道围岩注浆时机和底鼓拉底时机的把控提供科学的数据支撑。系统也可实现巷道帮部变形量和支护体受力的实时同步耦合监测,通过数据分析可以确定工作面推进过程中支护体的受力与围岩变形之间的关系,进而对现有支护工艺及支护参数的可行性与合理性进行评价,监测数据对于支护工艺的优化具有重要的意义。
系统特色:
(1)首次将毫米波雷达应用于煤矿巷道围岩变形监测,将毫米波雷达测距与多点离层传感器耦合,可以精准确定巷道顶板离层量和巷道底鼓量及变形速率。
(2)首次将毫米波雷达与锚杆(索)应力传感器耦合,锚杆(索)应力传感器可以确定锚杆(索)受力情况,内置的毫米波雷达可以精准确定巷道帮部变形量,对于研究支护体受力状态与围岩变形之间的关系具有重要的意义。
(3)毫米波雷达可实现毫米级精度,可精准监测巷道围岩实时变形量。
(4)系统下辖传感器可对巷道围岩变形进行实时监控,通过合理的传感器布置方式,实现巷道围岩稳定性的全生命周期的动态监测。
(5)将毫米波雷达测距与锚杆(索)应力传感器耦合后可以确定巷道帮部变形量与锚杆(索)受力之间的关系,更好的确定巷道危险区域,进而矿方可以有针对性的制定巷道围岩补强措施,减少灾害的发生。
(6)该系统中的传感器采用无线和有线两种传输方式,由于井下环境复杂,可根据现场实际情况选择一种或组合的通讯方式,保证数据的正常传输,确保系统的稳定性。
(7)毫米波雷达测距传感器与目前现场常用的激光测距仪相比而言,毫米波雷达穿透烟、雾、灰尘的能力非常强,特别适用于井下粉尘多的环境。激光测距仪安装在井下一段时间后,由于静电吸附作用,其发射口会被煤尘遮挡,无法发出激光射线,其次激光测距仪对反射面有非常高的要求,必须确保反射面平整光滑,否则发出的射线无法发射回来,也就无法实现测距功能。
(8)多通道设计,信号转换器采用四通道设计,便于矿方的规范化管理,同时降低矿方的成本。

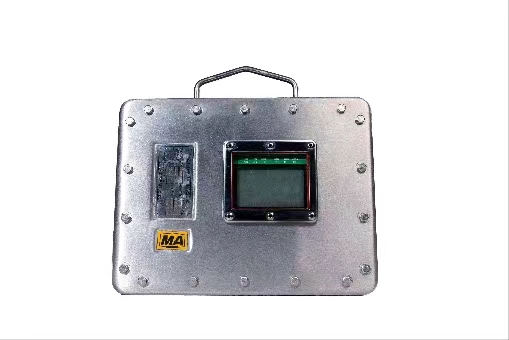

 KJ1925-F1矿用本安型分站


产品概述
KJ1925-F1矿用本安型分站用于煤矿井下的集中通讯控制。KJ1925-F1矿用本安型分站将数据通讯技术、光纤通讯技术、中文液晶显示技术融为一体,作为KJ1925煤矿用巷道围岩变形多参量监测系统中连接井上与井下通讯的重要组成部分,是实现复杂环境条件下对煤矿采场动态自动监测的重要设备。

技术特点
(1)具有人性化的人机交互界面,通过双按键实现参数设置;
(2)具有多种通讯方式(包含485通讯、光纤通讯、网络通讯等方式),能够满足现场各种通讯需求,实现井上与井下产品的通讯连接;
(3)具有与在线产品通讯功能,能够将在线数据上传至井上软件;
(4)具有运行状态指示功能

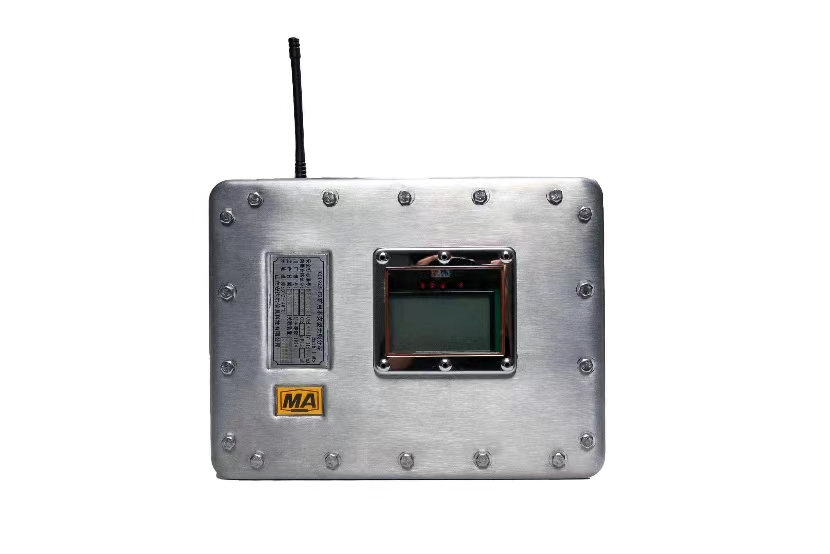

KJ1925-F2矿用本安型无线分站



产品概述
KJ1925-F2矿用本安型无线分站主要用于矿井中无线终端的组网通信系统,与无线传感终端进行自动组网运行,完成集中抄表与终端数据上传的作用。

技术特点
具有人性化的人机交互界面,通过双按键实现参数设置;
通过无线通讯方式完成井下传感器设备的数据集抄,通过485通讯方式完成数据打包上传;
具有远距离通讯和通讯状态指示功能。

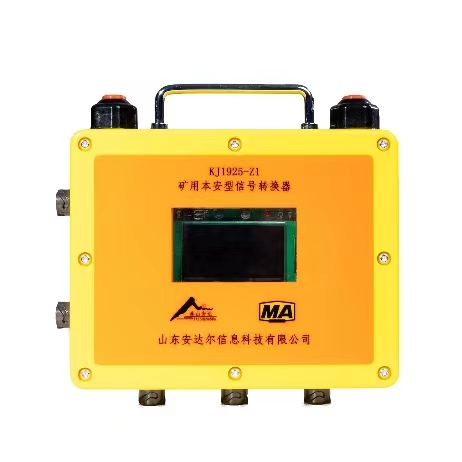

KJ1925-Z1矿用本安型信号转换



产品概述

KJ1925-Z1矿用本安型信号转换器用于煤矿井下多种传感器的集抄通信。KJ1925-Z1矿用本安型信号转换器将微型计算机技术、总线通信技术、液晶显示技术融为一体,作为监测系统中有线集抄的终端部分,是实现复杂环境条件下对煤矿采场顶板动态自动监测的重要设备。



技术特点:

(1)具有液晶显示功能,能够直观展示采集数据和设置参数;
(2)具有四路传感器接入端口,而且每路传感器类型可设置;
(3)具有通讯状态指示功能。

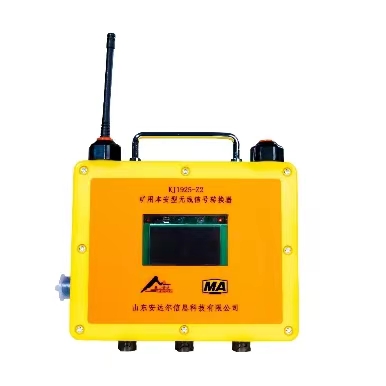

KJ1925-Z2矿用本安型无线信号转换器


产品概述
KJ1925-Z2矿用本安型无线信号转换器用于煤矿井下的多种传感器的自组网集抄通信。无线信号转换器将射频通讯技术、微型计算机技术、液晶显示技术融为一体,作为监测系统中自组网集抄终端部分,是实现复杂环境条件下对煤矿采场顶板动态自动监测的重要设备。



技术特点
(1)具有液晶显示功能,能够直观展示采集数据和设置参数;
(2)具有四路传感器接入端口,而且每路传感器类型可设置;
(3)具有通讯状态指示功能;
(4)使用可充电电池箱供电,电池更换方便,而且可反复充电使用。

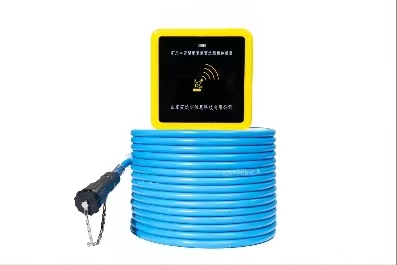

GUH8矿用本安型毫米波雷达测距传感器





产品概述
矿用本安型毫米波雷达测距传感器主要用于巷道围岩动态变形的实时监测,该设备通过发射并接收毫米波,从而确定巷道围岩收敛变形量,监测数据通过系统分析可以确定围岩的变形速率,更好的分析围岩变形趋势。具有精度高,对井下高粉尘环境适应性好等优点。对于研究强采动巷道围岩稳定性具有重要的意义。





技术特点
(1)采用先进的毫米波雷达技术完成测距功能,毫米波雷达具有全天候全天时、环境适应性强、抗干扰能力强等特点,能够适应高粉尘、高湿度的井下环境;
(2)无需进行任何参数设置,只需要将其与信号转换器连接。

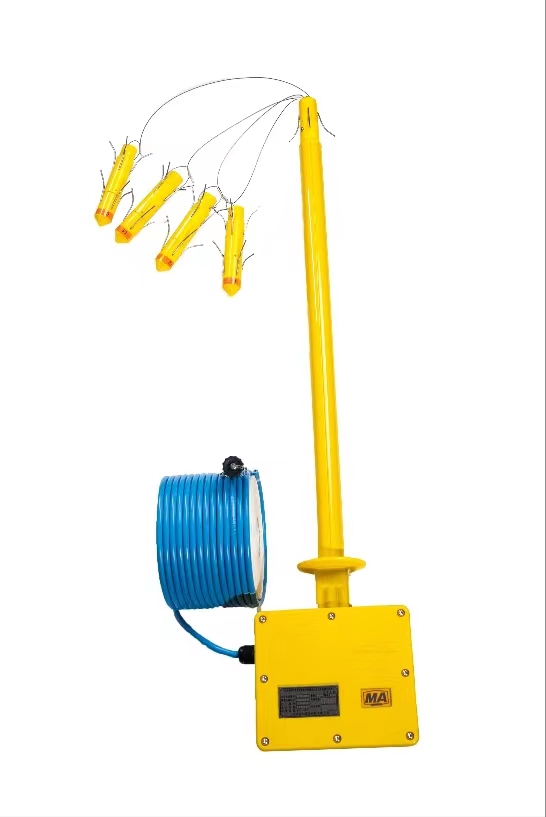

YHJL8/600矿用本安型毫米波雷达与多点离层耦合监测仪



产品概述
矿用本安型毫米波雷达与多点离层耦合监测仪主要用于煤矿井下巷道顶底板绝对移近量和巷道底鼓量的实时监测,耦合后的传感器,视离层仪最深处的基点为不动点,进而可以精准的确定巷道底鼓量和顶板离层量以及顶底板的变形速率,对于评价巷道顶底板稳定性和变形趋势分析具有重要意义。


(2)技术特点
(1)采用先进的毫米波雷达技术完成测距功能,毫米波雷达具有全天候全天时、环境适应性强、抗干扰能力强等特点,能够适应高粉尘、高湿度的井下环境;
(2)无需进行任何参数设置,只需要将其与信号转换器连接。
(3)将毫米波雷达测距与多点离层传感器耦合使用,能够确定巷道顶底板的绝对变形量;
(4)离层数据采集部分采用高精度电位器电阻转换测量技术,测量精度可靠,可在井下环境长期使用;

(5)分体式结构设计,电子部分可重复使用。






产品特色
(1)矿用本安型毫米波雷达与多点离层耦合监测仪可以代替传统的十字布点法,通过在顶板中线位置和煤体侧帮部的腰线位置分别安装一台矿用本安型毫米波雷达测距与多点离层耦合监测仪,可以实现巷道围岩变形量及变形速率的实时监测,确保巷道围岩稳定性,对于现场巷道底板拉底时机及注浆时机把控具有重要的意义。
(2)矿用本安型毫米波雷达与多点离层耦合监测仪通过将锚爪安装在锚杆、锚索的有效锚固区域,可以实时监测围岩支护范围内的变形量,进而对支护参数及支护工艺的可行性与合理性进行评价,同时可为支护参数的优化提供科学的数据支撑。
(3)矿用本安型毫米波雷达与多点离层耦合监测仪可以确定巷道顶板或底板各自的变形量及变形速率,同时可以验证多点离层仪的锚爪是否安装到位,也可完成多点离层仪和毫米波雷达测距传感器工作状态的互相校核。



GUY8/600矿用本安型测距及锚杆(索)应力传感器







产品概述
矿用本安型测距及锚杆(索)应力传感器是用于实时监测巷道锚杆(索)在采动影响下的受力状态和实时的围岩变形量,通过数据分析确定锚杆受力与围岩变形及工作面推进距离之间关系,更好的分析评价支护体在采动影响下的工作状态及支护工艺与支护参数的合理性与可行性,确保巷道围岩稳定性。


技术特点
(1)采用先进的毫米波雷达技术完成测距功能,毫米波雷达具有全天候全天时、环境适应性强、抗干扰能力强等特点,能够适应高粉尘、高湿度的井下环境;
(2)无需进行任何参数设置,只需要将其与信号转换器连接。
(3)将毫米波雷达测距与锚杆(索)应力传感器耦合使用,能够为围岩形变的综合分析提供参考;
(4)锚杆(索)应力传感器采用压盘式设计,现场数据测量更加准确可靠。





GMY600矿用本安型锚杆(索)应力传感器







产品概述
矿用本安型锚杆(索)应力传感器主要用于锚杆(索)在开采扰动影响下的实时受力情况,通过对锚杆(索)受力情况进行实时分析,进而评价巷道支护方案的可行性与合理性,为优化支护方案提供科学的数据支撑。


技术特点

(1)采用高精度应变测量技术,测量精度可靠;
(2)无需进行任何参数设置,只需要将其与信号转换器连接。
(3)锚杆(索)应力传感器采用压盘式设计,现场数据测量更加准确可靠。





YUD600矿用本安型围岩离层监测仪





产品概述
YUD600矿用本安型围岩离层监测仪主要用于深部掘进巷道或工作面顺槽顶板离层变形量的动态监测,通过对监测数据的实时分析可以评价开采扰动影响下巷道顶板岩层的稳定性,对于研究开采扰动作用下覆岩运移规律具有重要的意义,为矿方进行科学管理提供数据,确保工作面的安全高效生产。



技术特点
(1)采用高精度电位器电阻转换测量技术,测量精度可靠,可在井下环境长期使用;
(2)分体式结构设计,电子部分可重复使用。







DXH9.8/3.7矿用本安型电池箱



产品概述
DXH9.8/3.7矿用本安型电池箱(以下简称电池箱)提供一路本安直流电源,主要用于煤矿井下本安型电子设备供电,适合在煤矿井下有瓦斯、煤尘爆炸危险的环境中使用。
技术特点
(1)电池箱可重复充电使用;
(2)额定容量达9.8Ah。

技术指标
(1)本安参数:7节18650/3.7V/1.4Ah锰酸锂锂离子蓄电池并联,电池与双重化电子保护电路板浇封,浇封厚度>1mm
(2)防爆型式:本质安全型“Exib I Mb”



FHB7.5矿用本安型参数编辑器





产品概述
矿用本安型参数编辑器用于本公司产品的参数设置、数据采集。128×64液晶点阵,全中文显示,并带有背光。本安设计,防水防爆性能优异。自动检测电池电量,当电池电量低时及时通知用户,三分钟无操作自动关机,实时时钟显示。

技术特点
(1)具有人性化的人机交互界面和丰富的按键功能,能够快速的完成相关操作;
(2)具有与信号转换器RS485通信后,诊断传感器与信号转换器之间的通信状态功能;
(3)具有与传感器之间的通讯功能,用于查看传感器数据或诊断传感器通讯是否正常;
(4)具有与KJ1925-Z1矿用本安型信号转换器、KJ1925-Z2矿用本安型无线信号转换器之间的红外通信功能,并能设置信号转换器编号、工作模式等参数,而且还能查看两种转换器的设置参数。
