公司为锡铁山矿安装地压监测系统

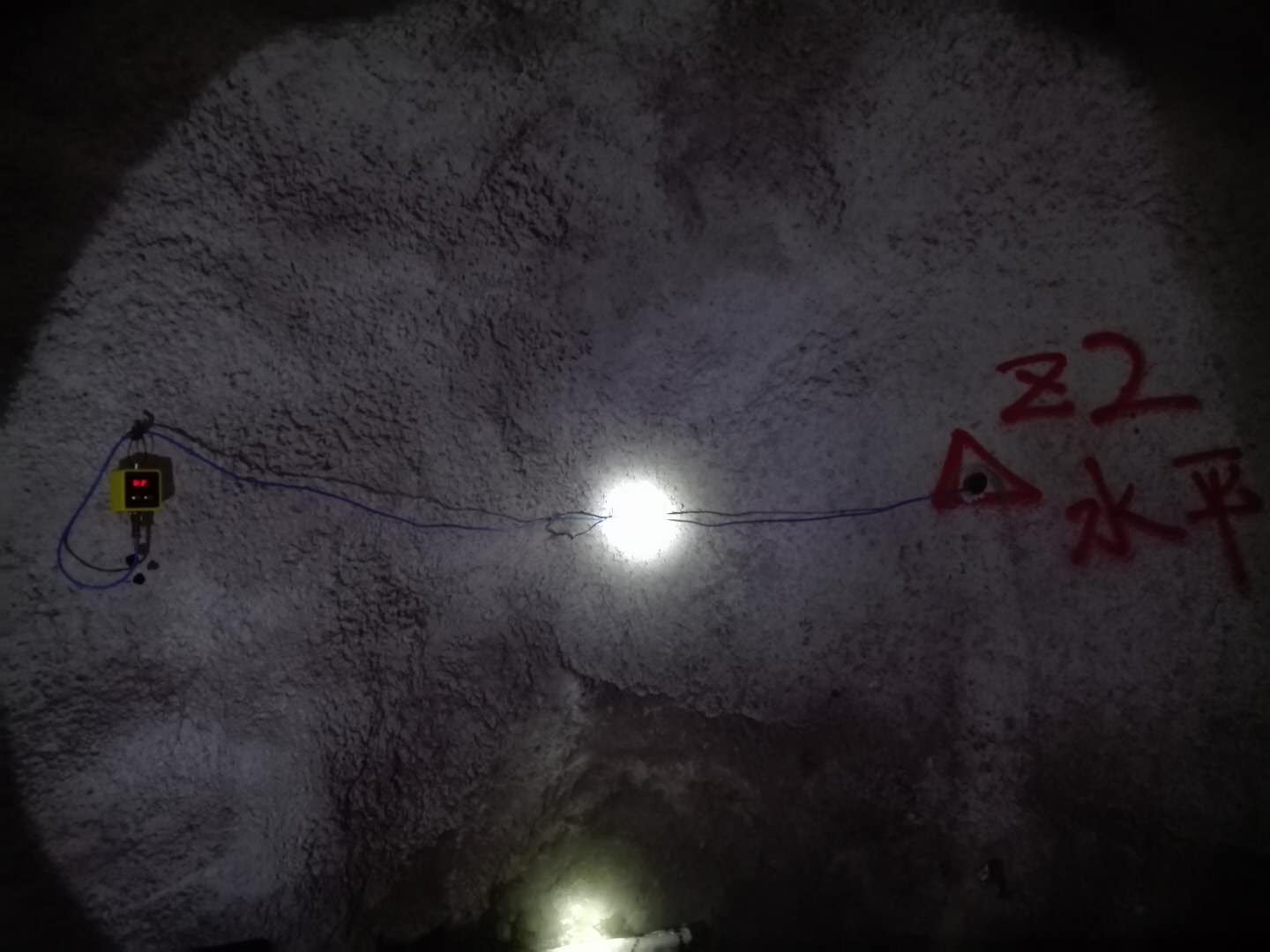

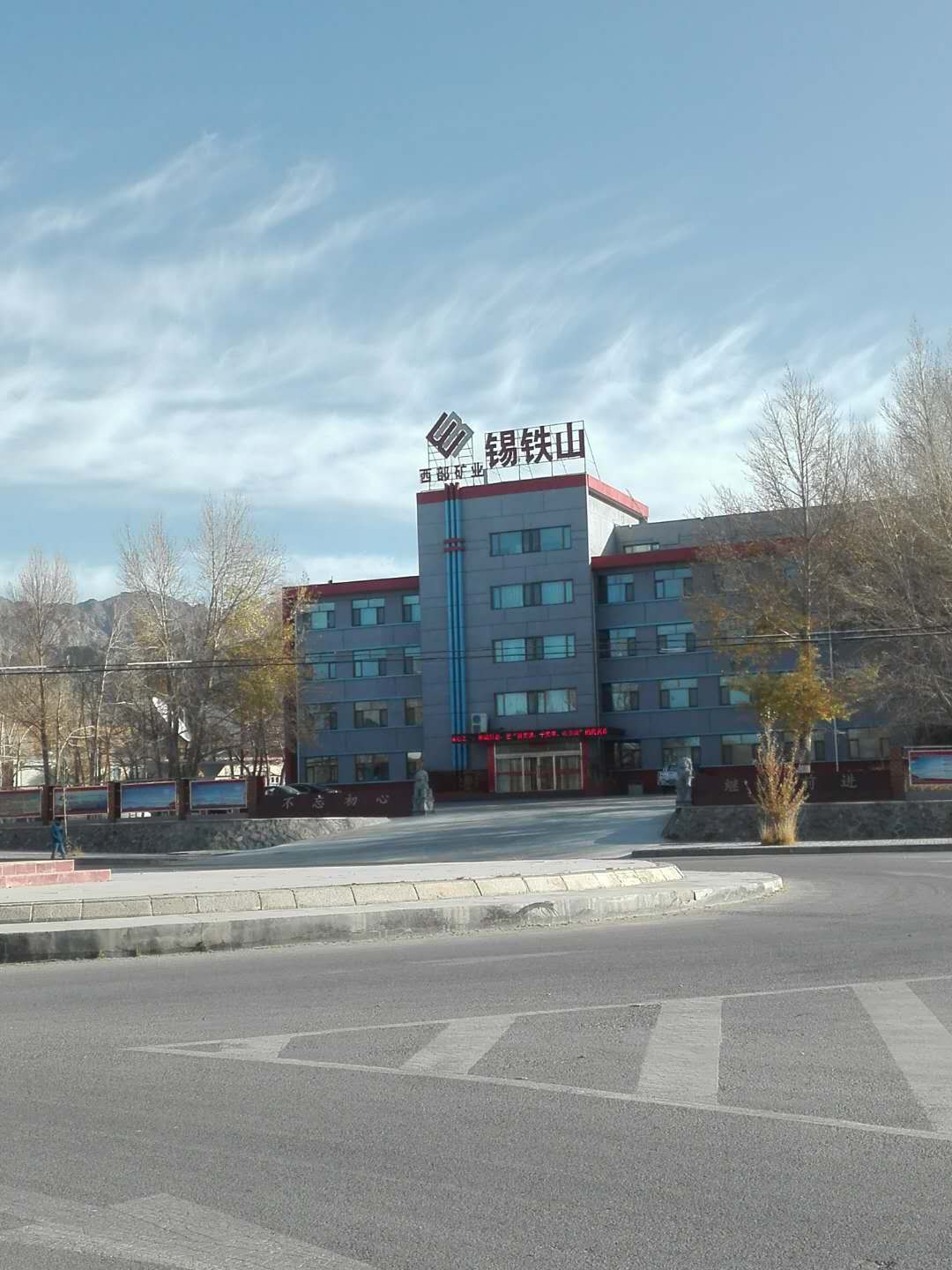

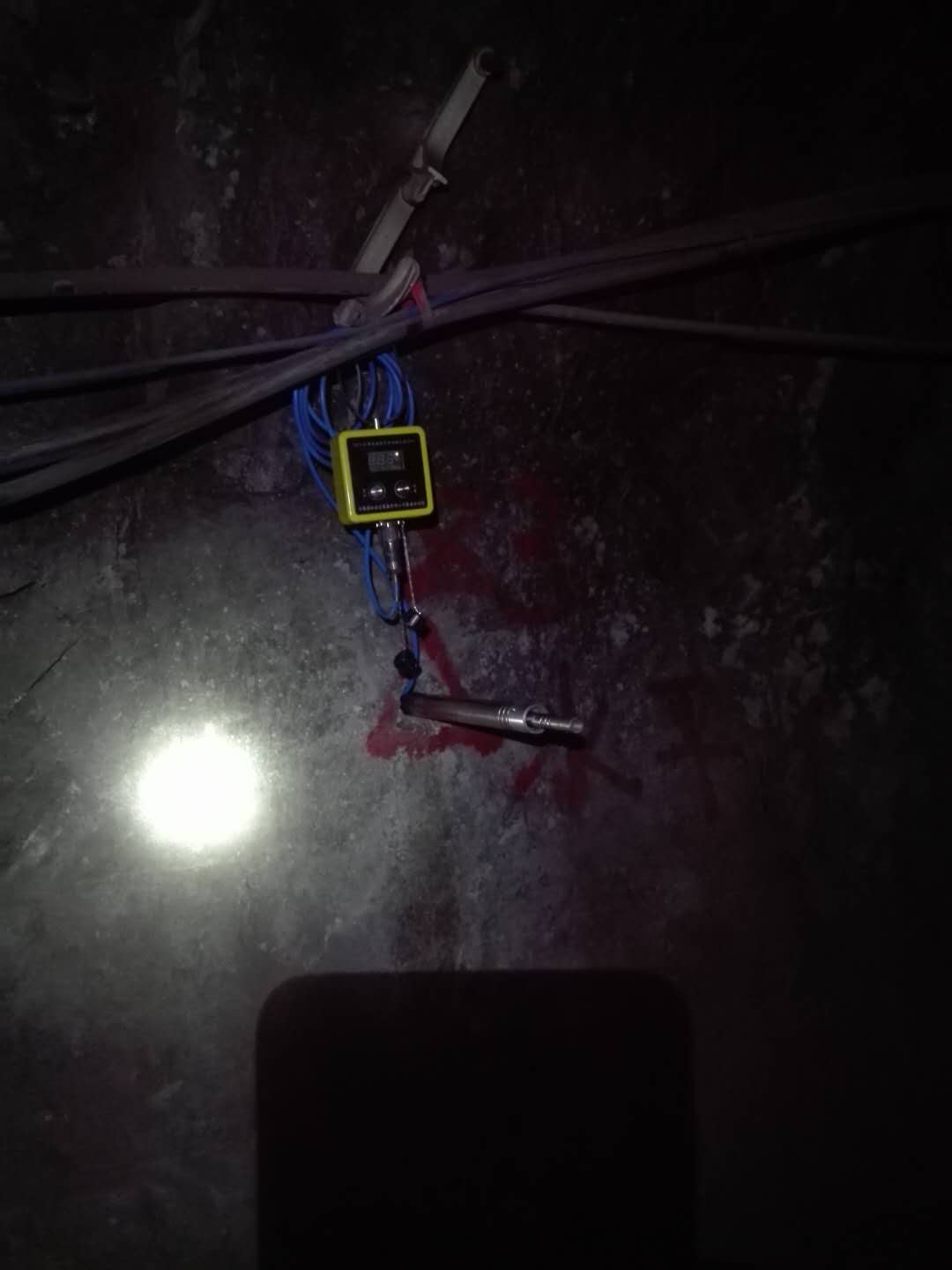

公司售后安装人员为锡铁山矿安装并成功运行了kj996矿用地压监测系统。

KJ996矿用地压监测系统通过对井下岩层内部应力、顶底板移近量、围岩离层变化数据的采集、监测，通过专业软件分析岩体内支撑力变化的规律，分析预测地压未来趋势，为制定预防地压措施和处理方案提供精确的数据和科学的依据。

在矿山开采过程中，由于矿山岩体弹性变性能的瞬间释放而产生的突然剧烈破坏的动力现象称为“地压”。地压的发生往往会造成惨重的人员伤亡和巨大的经济损失，已经成为引发矿山重大灾害的主要因素之一。系统对地压数据实时监测、存储，通过专业软件对历史数据分析掌握地压释放规律，从而有效的降低地压造成的危害。

系统适用煤矿或非煤矿山的地压监测。

传感器融合了角度测量技术，承压方向精确可定位。

2.4G Zigbee无线自组网技术，无线网络取代通讯电缆。

系统故障自诊断，支持系统故障网络上传及远程故障排查。

功耗低，安全可靠，安装方便。

具有超限预警功能，可依据工况设定预警参数。

传感器线路板塑封，防水防潮性能好，运行更加稳定。

系统配置专业化监测数据分析软件，数据分析精确可靠。

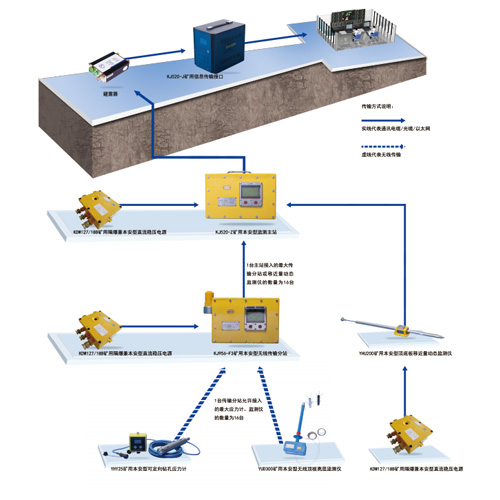

系统底层使用传感器对井下地压数据变化进行采集、转换及运算处理，并根据运算得出的结果做出预警、储存等一系列预设工作，同时将数据信号通过无线中继放大后经无线网络传输到无线传输分站，分站将数据传输到主站再由主站经光缆或以太环网将数据传输至地面计算机，最后由专业软件对历史数据分析掌握地压释放规律，从而有效的降低地压造成的危害。

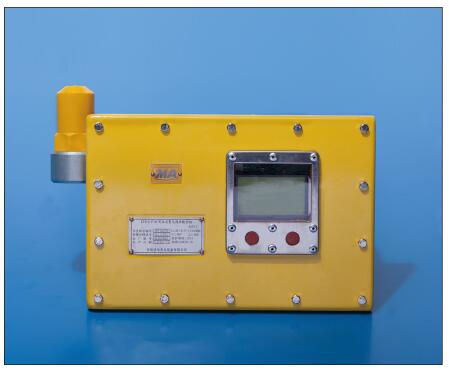

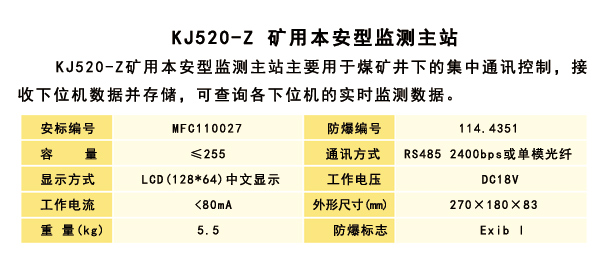

KJ520－z矿用本安型监测主站▼

KJ520－J矿用信息传输接口▼

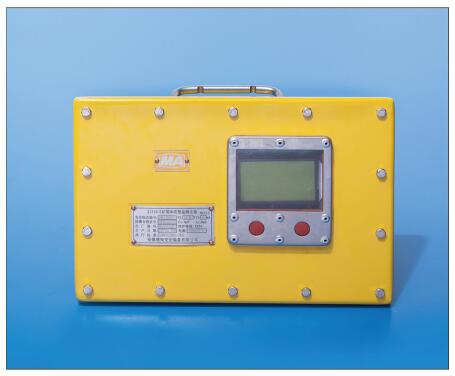

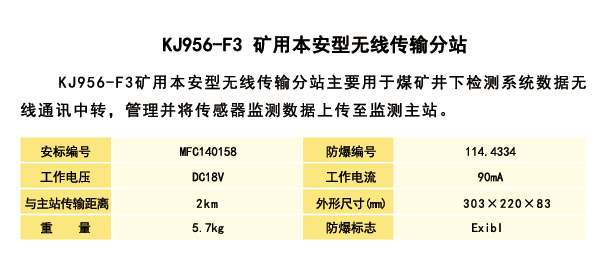

KJ956－F3矿用本安型无线传输分站 ▼

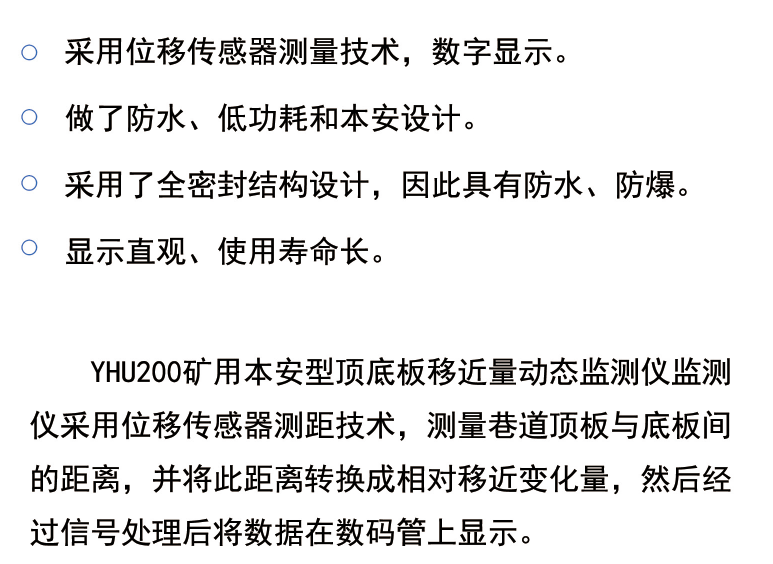

YHU200矿用本安型顶底板移近量动态监测仪 ▼

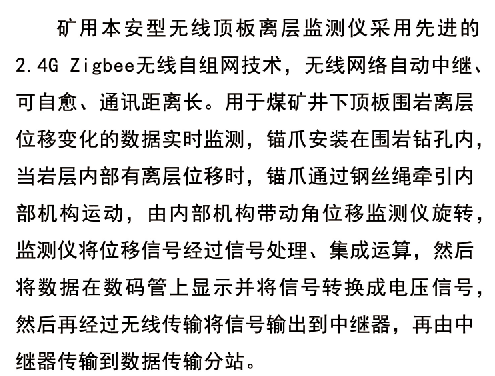

YUD300矿用本安型无线顶板离层监测仪▼

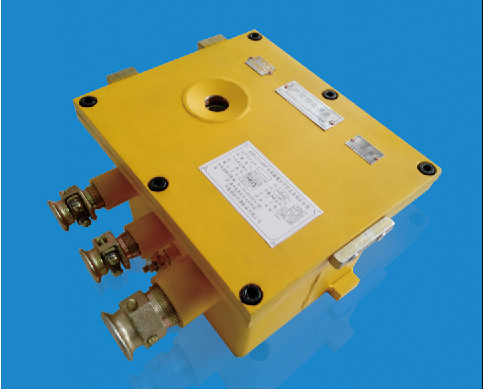

KDW127/18B矿用隔爆型兼本安不间断电源▼

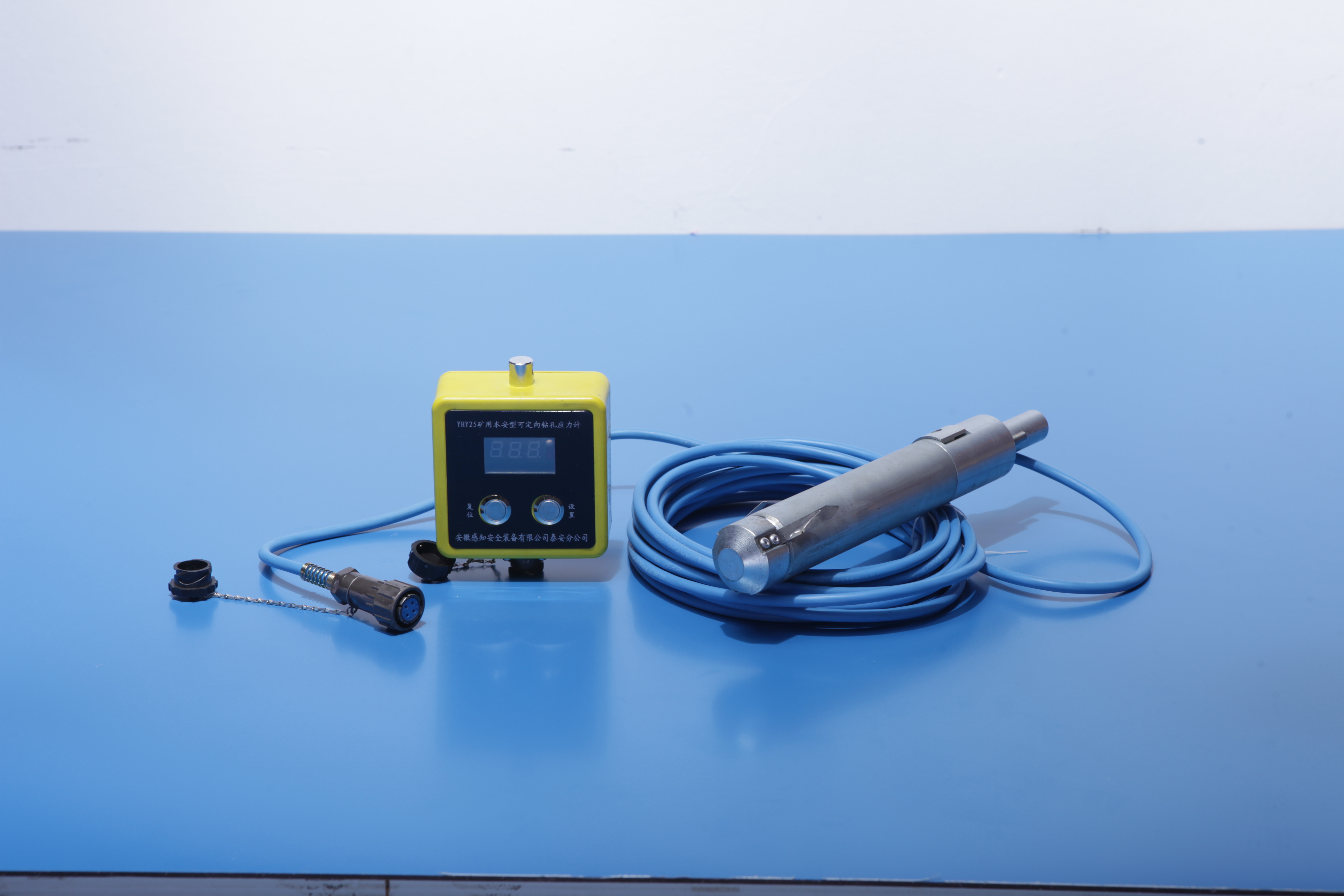

YHY25矿用本安型钻孔应力计

KJ996矿用地压监测系统是用于巷道及采场动态安全的计算机在线监测系统，主要用于井下矿体或者岩层内部载荷应力、顶板动态、顶底板变形量动态信息的监测。系统通过对工作面和巷道周围的矿体或岩体内部应力变化的监测，可为采场地压初期预测和趋势分析提供准确可靠地数据，通过实时在线监测工作面前方采场应力场的变化规律，找到高应力区及其变化趋势，实现地压危险区和危险程度的实时监测预警和预报，可为巷道内存在的危险源区域和危险程度分析提供可靠数据支持。
系统将计算机检测技术、数据通讯技术、光纤通讯技术、中文液晶及数字显示技术和传感器技术融为一体，实现了复杂环境条件下对巷道和采场动态的自动监测和分析。由于井上与井下通讯采用光纤作为传输介质，因此该系统在通讯方面具有高隔离电压、防电磁干扰、抗雷击等优点，保障了系统运行时的安全性。

系统功能
监测
监测巷道顶板及围岩离层位移和速度，并能够现场显示和超限报警；
监测煤体或围岩内部应力变化，并能够现场显示和超限报警；
监测工作面顶板下沉量位移变化及各种支护设备倾斜角度变化，并能够现场显示和超限报警；
实现
井上计算机实时动态显示监测参数，出现异常可以实时报警；
井上计算机自动记录存储监测数据；
连续监测曲线显示、分析；
历史数据、报警记录等分类查询以及报表输出；
监测数据实时曲线和历史曲线分析、显示、打印；
监测数据综合分析及顶板安全评估分析；
网络用户web访问模式在线动态监测；
数据库数据信息共享；
系统简单故障自诊断，并支持系统故障上传；
监测曲线实时动态显示；
监测数据三维立体曲面分析显示；
重要事件的GPRS短信寻呼功能。
支持
采用先进灵活的通讯技术手段，支持多种传输介质的数据通讯；
网络版监测软件支持多用户端在线监测和信息共享；
支持无人值守和多种数据备份功能；
支持主站操作查询各分站实时监测数据，减小了工作人员的工作强度。
若系统接入internet网络可实现远程维护功能。

系统技术特点
该系统是用于顶板安全的监测系统，系统采用了开放性的网络结构；
支持多种类型参数监测和分析；
系统具有灵活的配置模式，适用于井下不同开采条件的测区、测点布置；
系统组成部分（设备）是专门针对煤矿井下设计的，具有功耗低，安全可靠，安装方便和可重复使用等特点；
系统具有专业化的监测数据分析功能，数据分析精确可靠；
支持局域网、客户端、Web模式操作，各终端可实现数据共享；
专业化的监测分析软件采用C/S+B/S结构。
支持局域网、客户端、Web模式操作，各终端可实现数据共享；
专业化的监测分析软件采用C/S+B/S结构。

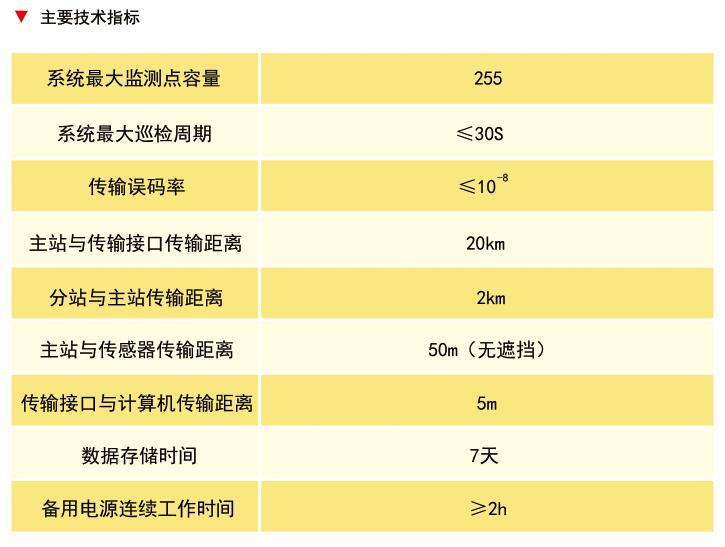

综合技术指标

电源：①井上采用UPS作为备用电源 ②井下采用矿用隔爆兼本安不间断电源供电
参数量程：钻孔压力：0～25 MPa
离层位移：0～300mm
下沉量位移0～200mm
离层位移测量深度：0～20m
防爆型式：本质安全型“ExibⅠ”

KJ520－z矿用本安型监测主站▼

KJ520－J矿用信息传输接口▼

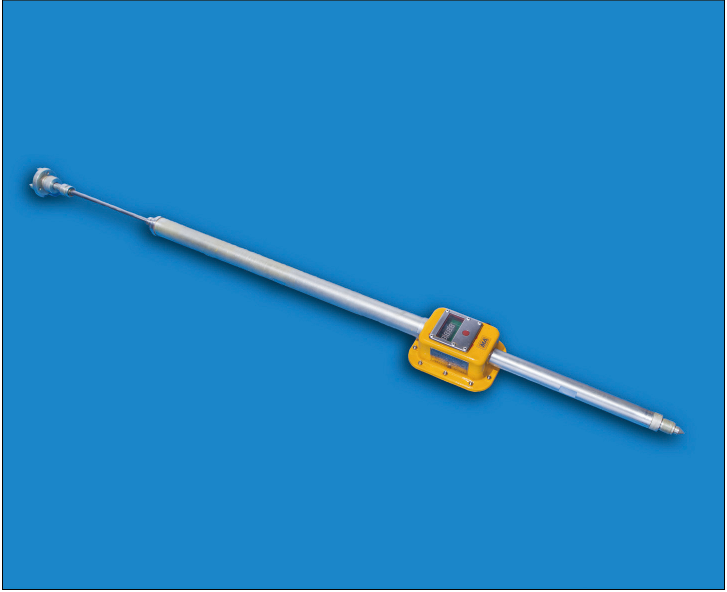

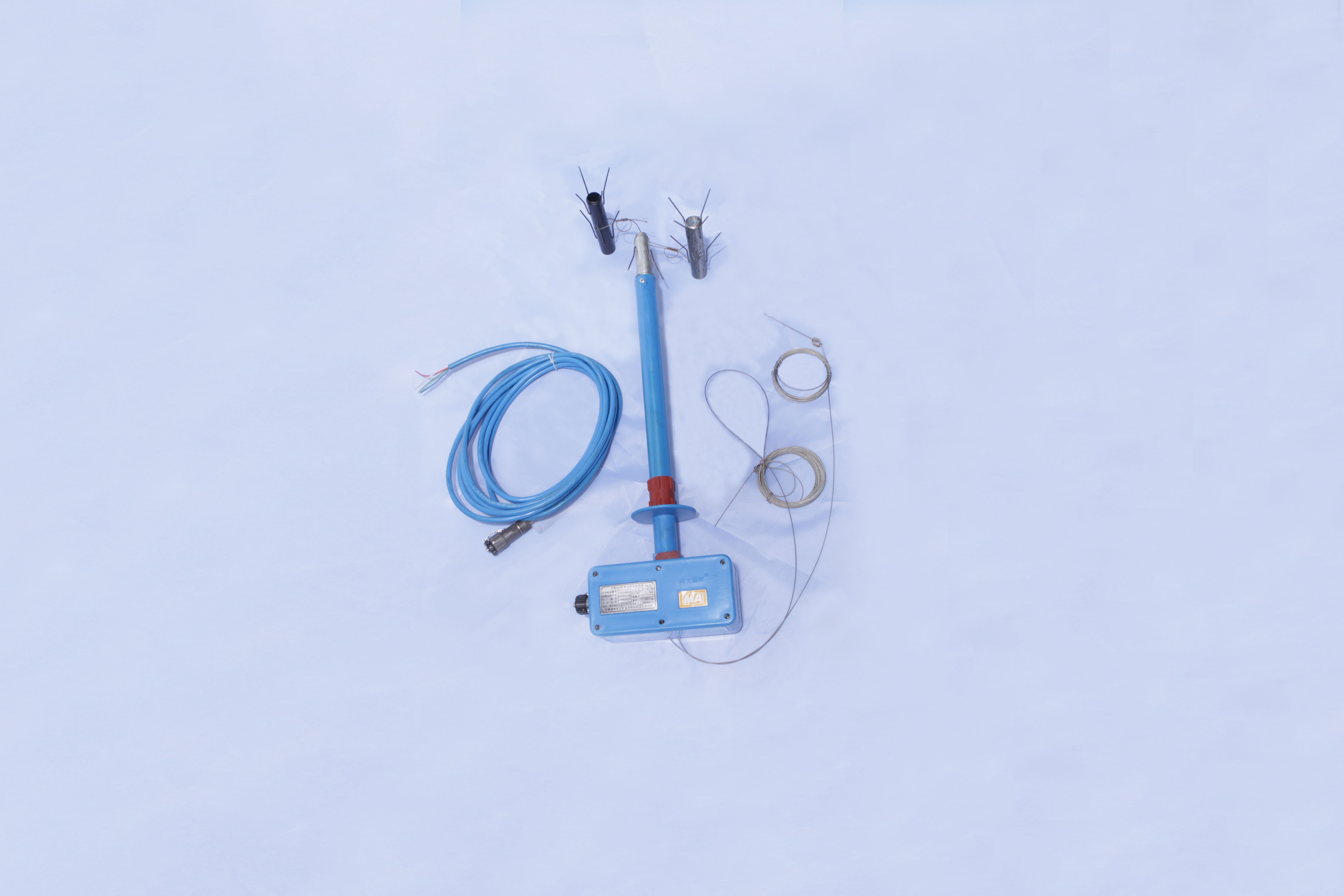

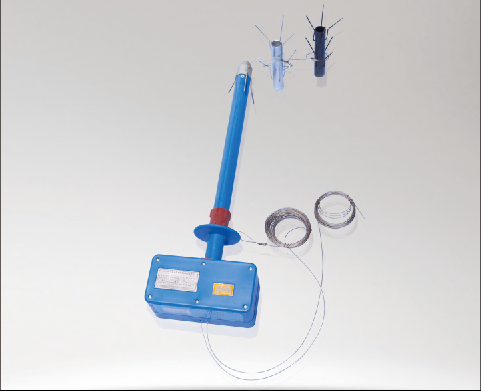

KBW-300矿用本安型围岩离层监测仪▼

产品概述
该产品主要用于矿体巷道或工作面顶板及围岩离层位移监测，也可用于隧道、涵洞、人防工程等顶板的松动位移监测。产品采用本质安全电路设计，可用于井下含有瓦斯等爆炸性气体的危险场所。
技术特点
采用高精度电位器电阻转换测量技术，测量精确可靠，无线网络传输技术、电池供电一体化设计，可在井下环境长期使用；
采用先进的2.4G Zigbee无线自组网技术，无线网络自动中继、可自愈，无线通讯距离长；
LED数码管显示，显示直观准确；
微功耗设计，电池使用寿命长；
天线固定采用独特的结构设计，紧固牢靠；
光控、按键两种启动方式，方便可靠；
具有远距离数据通讯和超限报警等功能；
线路板蜡封，防水、防潮性能更好；
使用加长专用锚爪，锚爪固定更加牢固可靠。
技术指标
工作电源：DC18V <50mA
量程：0～300mm
精度：2.0级
分辨率：1mm
基点数：2
测量深度：0～20m
报警方式：光
通讯方式：RS485
通讯距离：≤2Km
防爆型式：本质安全型“ExibⅠ”
重量：1.0Kg
GMY300锚杆(索)应力传感器▼

产品概述
该产品主要用于矿体巷道顶板及两帮锚杆或锚索的支护应力监测，也可用于其它支护设施的承载应力监测。产品采用本质安全电路设计，可用于井下含有瓦斯等爆炸性气体的危险场所。
技术特点
采用高精度应变测量技术，测量精确可靠；
采用外接本安电源供电，消除了使用电池供电时需要经常更换电池的麻烦；
LED数码管显示，显示直观准确；
具有远距离数据通讯和超限报警等功能；

采用“ ”形结构设计，方便用户安装施工；
采用全密封结构设计，防水性能优异，环境适应性强。
技术指标
工作电源：DCDC18V <30mA
量程：0～300KN
精度：2.0级
分辨率：1KN
穿孔直径：φ25mm、φ30mm
报警方式：光
通讯方式：RS485总线
通讯距离：≤2Km
防爆型式：本质安全型“ExibⅠ”
重量：3.5Kg
YHU200矿用本安型顶底板移近量动态监测仪 ▼

KDW127/18B矿用隔爆型兼本安不间断电源▼

YHY25矿用本安型钻孔应力计▼
